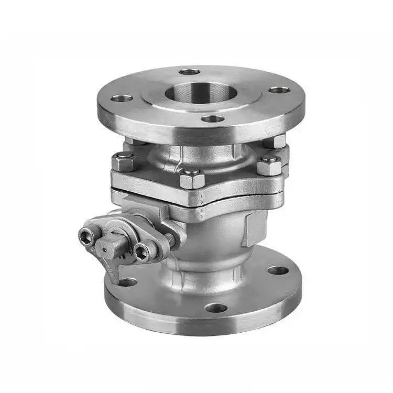

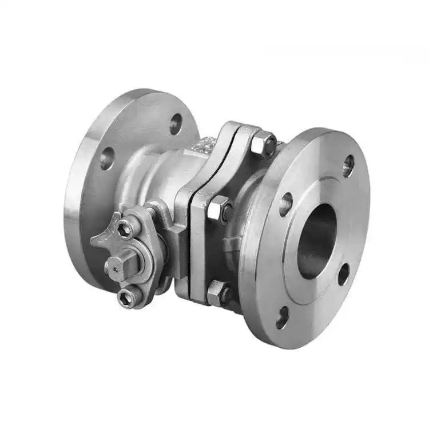

Supapă cu bilă cu flanșă standard american

Principiul de funcționare

Fluxul de mediu este controlat prin rotirea mingii cu 90°.

În centrul mingii se află un orificiu traversant cu același diametru ca și țeava. Când mânerul sau dispozitivul de acționare rotește bila cu 90° până când orificiul traversant se aliniază cu axa țevii, mediul curge liber, fără obstacole, supapa este complet deschisă și rezistența la curgere este aproape zero. Când bila se rotește cu încă 90° până când orificiul traversant este perpendicular pe țeavă, suprafața sferică solidă blochează complet trecerea, supapa se închide și se obține o închidere fiabilă.

Supapa cu bilă cu flanșă standard american adoptă un design de etanșare bidirecțională, permițând mediilor să intre din orice direcție fără restricții de direcție a curgerii. Garniturile moi (PTFE/PPL) realizează scurgeri zero, în timp ce garniturile dure sunt potrivite pentru temperaturi ridicate și presiune înaltă. Tija supapei are o structură anti-explozie pentru a asigura siguranța și fiabilitatea la presiune înaltă. Supapele cu bilă cu flanșă standard Shenchi ASME sunt fabricate strict conform standardelor API 608, oferind funcționare rapidă și etanșare etanșă, făcându-le supape de închidere ideale pentru conductele standard ASME din industria petrolului, chimică și a gazelor naturale.

Parametrii produsului

Nume produs: robinet cu bilă cu flanșă standard american	specificatii: (1/8"-4") DN6-DN100
Presiune nominală: PN16	Material corp: WCB, SUS304 (CF8), SUS316L (CF3M) Material corp: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarde: ANSI, BS, DIN, ISO, JIS	Temperatura aplicabila: -20℃ ~ +150℃ (normal), pana la +350℃ (temperatura ridicata), pana la -196℃ (temperatura scazuta)
Material metalic intern: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura medie: temperatura ridicata, temperatura scazuta, temperatura medie, temperatura normala
Metoda de operare: Manua	Garnituri: EPDM, PPL
Metoda de conectare: Conexiune cu flanșă	Aplicații: apă, aer, gaz, ulei, lichide etc.
Origine: ChinaOrigine: ChinaOrigine: ChinaOrigine: China	Eșantion: mostre disponibile

Structura de bază și aspectele importante ale designului

Supapele cu bilă cu flanșă standard american de înaltă calitate Shenchi au o structură de bază care cuprinde corpul supapei, bilă, tijă și etanșări ale scaunului. Bila poate fi fie un design cu bilă plutitoare (DN50 și mai jos) fie un design cu bilă fixă ​​(DN50 și mai sus). Orificiul traversant al bilei se potrivește cu diametrul interior al țevii, rezultând o rezistență la curgere aproape de zero atunci când este complet deschisă. O structură anti-explozie a tijei împiedică tija să zboare sub presiune ridicată. Un dispozitiv antistatic asigură conductivitatea între bilă și tijă, prevenind acumularea de electricitate statică. Pentru robinetele cu bilă cu flanșă ASME cu oferte disponibile, Shenchi furnizează tabele detaliate ale parametrilor tehnici pentru a facilita selecția precisă a modelului și calcularea bugetului pentru clienți.
