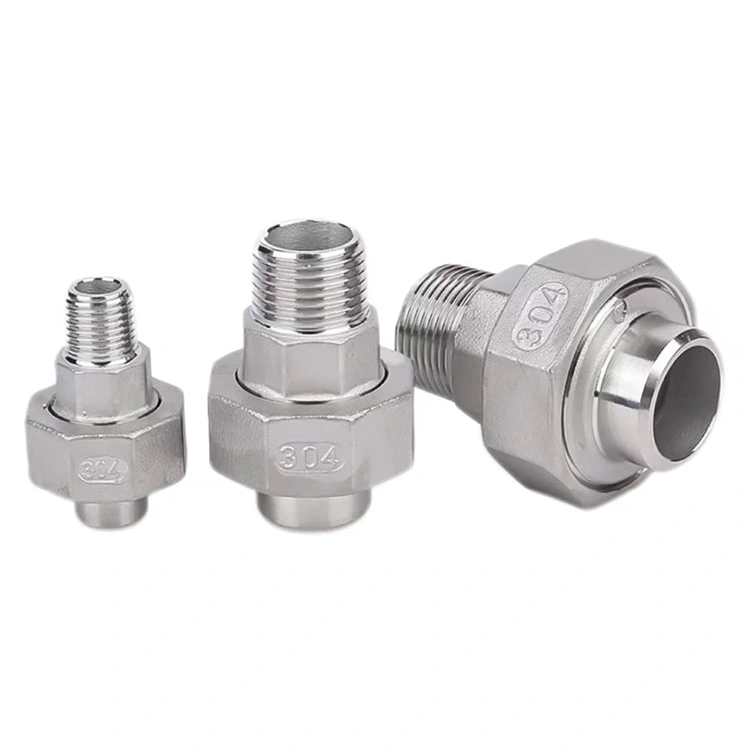

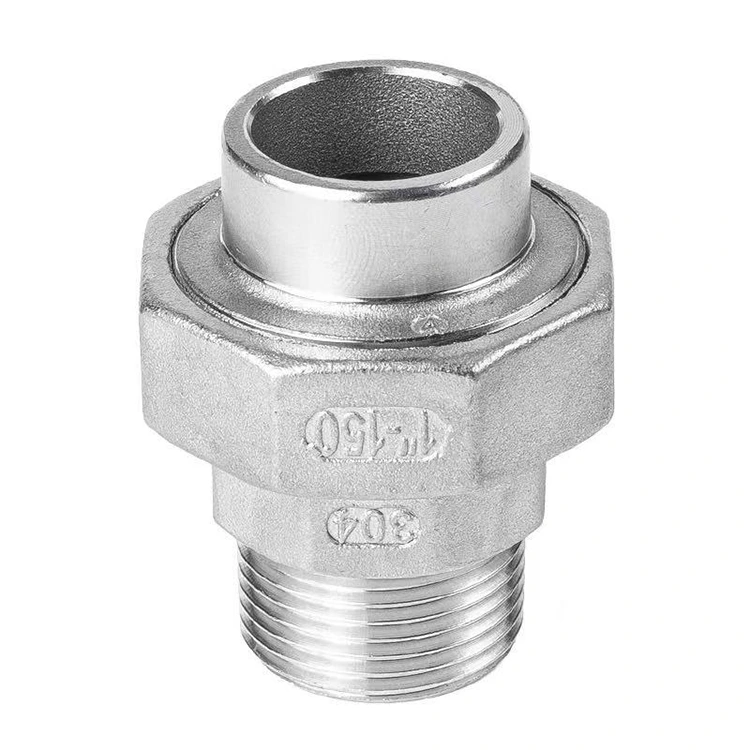

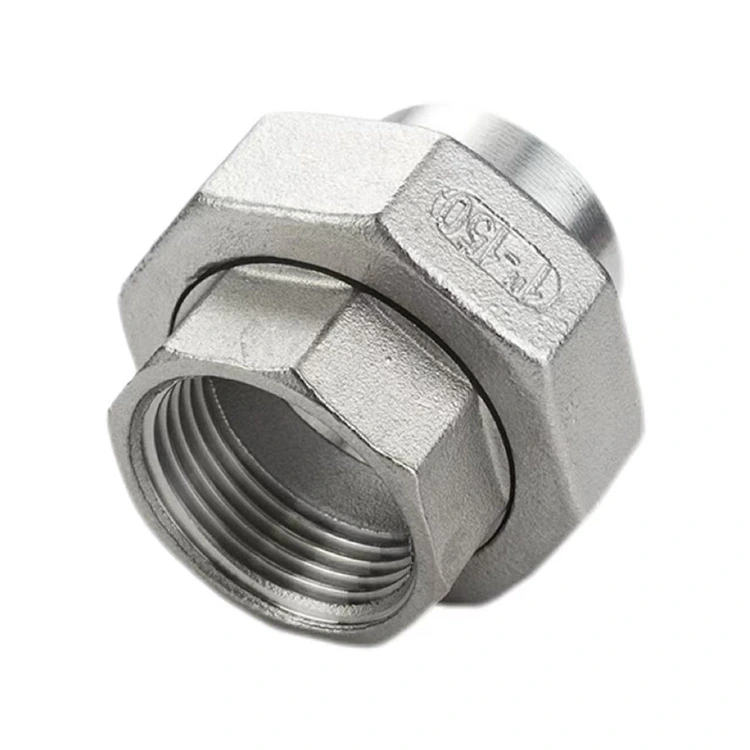

Filet mamă x Unire cu sudură cap la cap

În calitate de producător profesionist de fitinguri pentru țevi din China, Shenchi prezintă Female Thread x Butt-Weld Union — un conector compozit pentru conducte care integrează perfect un capăt cu filet mamă cu un capăt cu sudură cap la cap într-o singură unitate.

Ca fiting de înaltă performanță, funcția de bază a uniunii cu filet femel x sudură cap la cap constă în facilitarea interfeței fără sudură între sistemele de conectare filetate și sistemele de conducte sudate. Capătul cu filet mamă este prelucrat cu precizie folosind tehnologie CNC avansată, asigurând profile precise ale filetului și etanșare fiabilă; permite conectarea directă la dispozitive cu filet extern, cum ar fi supape, robinete și instrumente.

Capătul de sudură cap la cap are o teșire preprelucrată (șanfră) proiectată pentru a fi topită direct pe conductă prin sudare TIG (argon cu arc), creând o etanșare permanentă, rezistentă la scurgeri. Construită din oțel inoxidabil sau alamă de înaltă calitate, această îmbinare este evaluată pentru o presiune de lucru de peste 1,6 MPa și funcționează într-un interval de temperatură de la -20°C la 120°C. Este utilizat pe scară largă în proiecte de construcții noi pentru a conecta conductele principale sudate cu linii de ramificație filetate, precum și în proiectele de renovare pentru a interfața sistemele sudate cu echipamentele filetate. Cu capabilitățile sale de înaltă performanță, oferă o soluție simplă, dar fiabilă pentru provocările complexe de conectare la conducte.

Specificațiile produsului

Structura de bază și aspectele importante ale designului

1. Structură compozită integrată

Uniunea Shenchi Female Thread x Butt-Weld prezintă un design inovator al structurii compozite integrate, combinând precis capătul filetat femel și capătul cu sudură cap la cap într-un singur corp. Acest lucru elimină complexitatea asociată cu utilizarea mai multor fitinguri adaptoare și reduce semnificativ punctele potențiale de scurgere. Produsul este format printr-un proces de forjare într-o singură etapă, rezultând o structură densă a materialului și o rezistență mecanică ridicată.

2. Filetare internă de precizie

Capătul filetat mamă este prelucrat folosind echipamente CNC de înaltă precizie; profilul filetului este standardizat, iar angajarea este strânsă, întrunind pe deplin standardele internaționale pentru îmbinările cu filet femel x sudură cap la cap. Specificațiile filetului acoperă standardele BSPP, BSPT, NPT și metrice, asigurând compatibilitatea perfectă cu o mare varietate de fitinguri și echipamente pentru țevi cu filet tată, atât interne, cât și internaționale.

3. Design optimizat al capătului cu sudură cap la cap

Capătul de sudură cap la cap are o teșire standard preprelucrată (șanfră), eliminând necesitatea unei pregătiri secundare la fața locului în timpul instalării. Atunci când este conectată la conducte prin sudare TIG, îmbinarea de sudură atinge o rezistență echivalentă cu cea a materialului de bază, creând un sistem de conducte integral și permanent. Grosimea peretelui conductei a fost optimizată pentru a asigura atât integritatea sudurii, cât și ușurința în manipulare.

4. Structura Sindicală Intermediară

Produsul încorporează o structură de unire intermediară detașabilă, cu o conexiune cu filet de precizie și o garnitură de etanșare de înaltă calitate. Acest design asigură flexibilitate în timpul instalării, facilitând în același timp întreținerea viitoare. Pentru inspecție sau reparație, conducta poate fi deconectată pur și simplu prin slăbirea îmbinării intermediare, evitând astfel nevoia de a tăia sau re-suda îmbinările țevilor. II. Configurarea componentelor cheie

Uniunea Shenchi Female File x Butt-Weld constă din următoarele componente cheie:

Corp: Construit din oțel inoxidabil 304 de înaltă calitate sau alamă, forjat cu precizie într-o singură bucată.

Piuliță de unire: Fabricată din material de înaltă rezistență, cu un tratament de suprafață anticoroziv; conceput pentru a preveni dezlipirea filetului chiar și după asamblarea și dezasamblarea repetate.

Garnitură de etanșare: Compusă din cauciuc special rezistent la temperaturi ridicate și îmbătrânire; încorporat într-o canelură încastrată pentru a asigura etanșarea automată.

Capăt filetat mamă: prelucrat cu precizie folosind tehnologia CNC, cu diferite standarde de filet disponibile pentru selecție.

Ghid de instalare

1. Instalare la capăt sudat

Curățați capătul sudat și teșirea țevii. Mențineți o abatere de concentricitate mai mică de 0,5 mm. Efectuați sudarea trecerii rădăcinii folosind TIG (GTAW) pentru a asigura penetrarea completă la rădăcina sudurii; după terminarea trecerii capacului, inspectați sudura pentru orice porozitate sau incluziuni de zgură.

2. Instalare capăt cu filet mamă

Asigurați-vă că suprafața fitingului cu filet tată este curată. Înșurubați manual fitingul tată în capătul filetat mamă al îmbinării. Utilizați o cheie pentru a o strânge la cuplul standard specificat; garnitura de etanșare internă se va comprima automat pentru a forma o etanșare rezistentă la scurgeri.

3. Precauții

În timpul instalării, împiedicați transferul căldurii generate de sudare în zona garniturii de etanșare. Așteptați ca îmbinarea sudată să se răcească complet înainte de a efectua orice operație de asamblare sau dezasamblare a piuliței.

Ghid de întreținere

Inspecție regulată: La fiecare șase luni, verificați îmbinarea îmbinării pentru orice semne de scurgere sau filete slăbite.

Înlocuirea garniturii: Dacă garnitura de etanșare prezintă semne de îmbătrânire sau uzură, slăbiți pur și simplu piulița de îmbinare pentru a o înlocui cu ușurință.

Întreținerea filetului: După o funcționare prelungită, aplicați o cantitate mică de lubrifiant anti-rugină pe filete.

Inspecție la capătul sudat: Verificați coroziunea sau fisurile; dacă sunt detectate probleme, efectuați prompt sudarea de remediere.

Întreținerea sistemului: Când echipamentul necesită dezasamblare pentru întreținere, slăbiți pur și simplu piulița de unire centrală - nu este nevoie să tăiați conductele.

De ce să alegi Shenchi?

1. Control strict al calității

Un control cuprinzător al calității este implementat pe parcursul întregului proces, de la aprovizionarea cu materii prime până la inspecția finală. Fiecare produs finit este supus verificării dimensionale 100% și testării de scurgeri înainte de a părăsi fabrica.

2. Servicii de personalizare OEM/ODM

Oferim servicii personalizate pentru filetare, ambalare și marcare a produselor. Oferim capabilități de răspuns rapid pentru specificații non-standard și cerințe speciale de materiale.

3. Prețuri de fabrică foarte competitive

În calitate de furnizor direct din fabrică, oferim prețuri reduse și stimulente în funcție de volum.

4. Parteneriate pe termen lung, câștig-câștig

Căutăm în mod activ să stabilim relații de cooperare pe termen lung cu angrosisti, firme de inginerie și antreprenori de conducte. V. Recomandări legate de produse

Compania noastră fabrică, de asemenea, un produs complementar în cadrul aceleiași serii: o îmbinare cu filet exterior la un capăt și o îmbinare cu sudură cap la celălalt. Un capăt folosește un filet exterior pentru a se conecta cu fitinguri filetate intern, în timp ce celălalt are o configurație de sudură cap la cap. Aceste două produse se completează perfect, abordând în mod cuprinzător cerințele de conectare atât în ​​sistemele de conducte filetate, cât și sudate. Invităm cu căldură atât clienții noi, cât și cei existenți să intrebe și să plaseze comenzi.

Concluzie

Alegerea uniunii de sudură cap la cap și filet femel Zhejiang Shenchi - fabricată cu mândrie în China - înseamnă alegerea unui design inovator, performanță fiabilă și întreținere convenabilă. Așteptăm cu nerăbdare să colaborăm cu angrosisti din întreaga lume pentru a construi împreună un viitor mai luminos.
