Conector pentru conducte de apă Pagoda de tip L

Tipuri de produse

În calitate de producător chinez profesionist de conectori pentru țevi de apă Pagoda de tip L, Shenchi oferă două tipuri principale de produse:

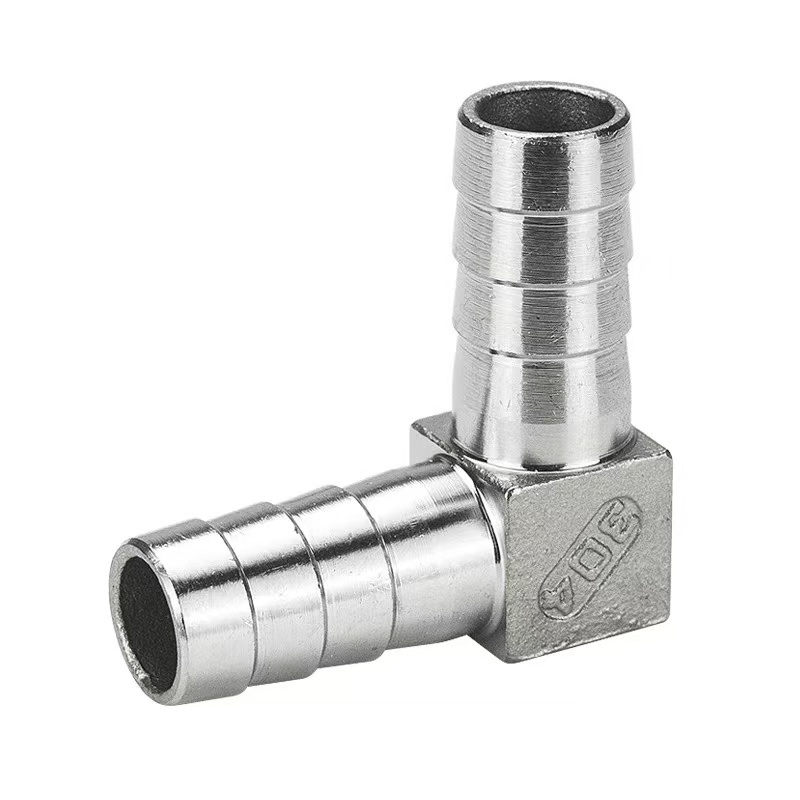

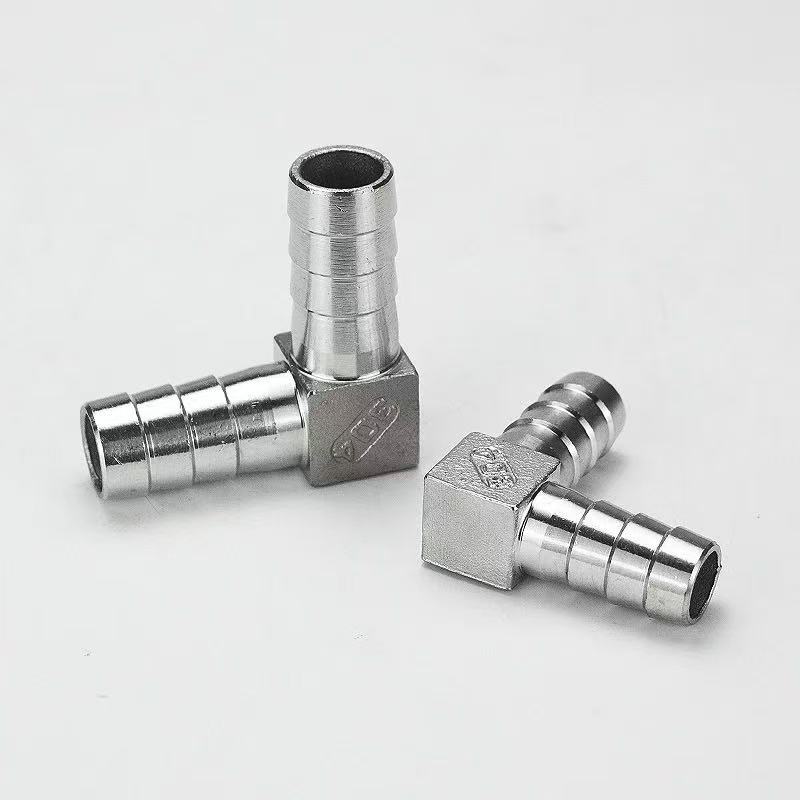

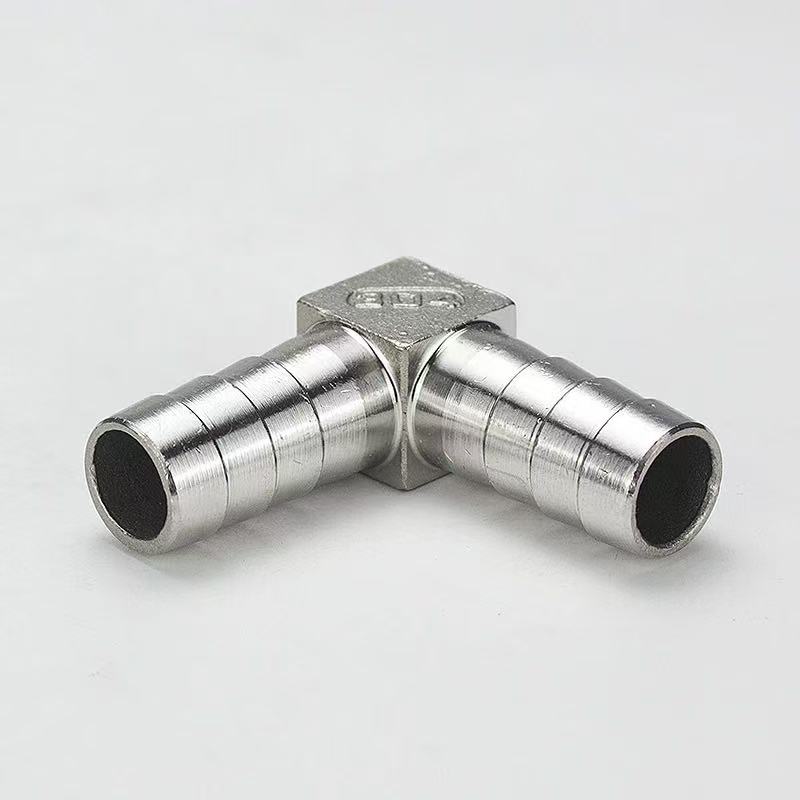

Conector pentru conducte de apă Pagoda de tip L: Ambele capete au o structură de pagodă ghimpată, concepută pentru a crea o conexiune direcțională de 90 de grade între două furtunuri flexibile.

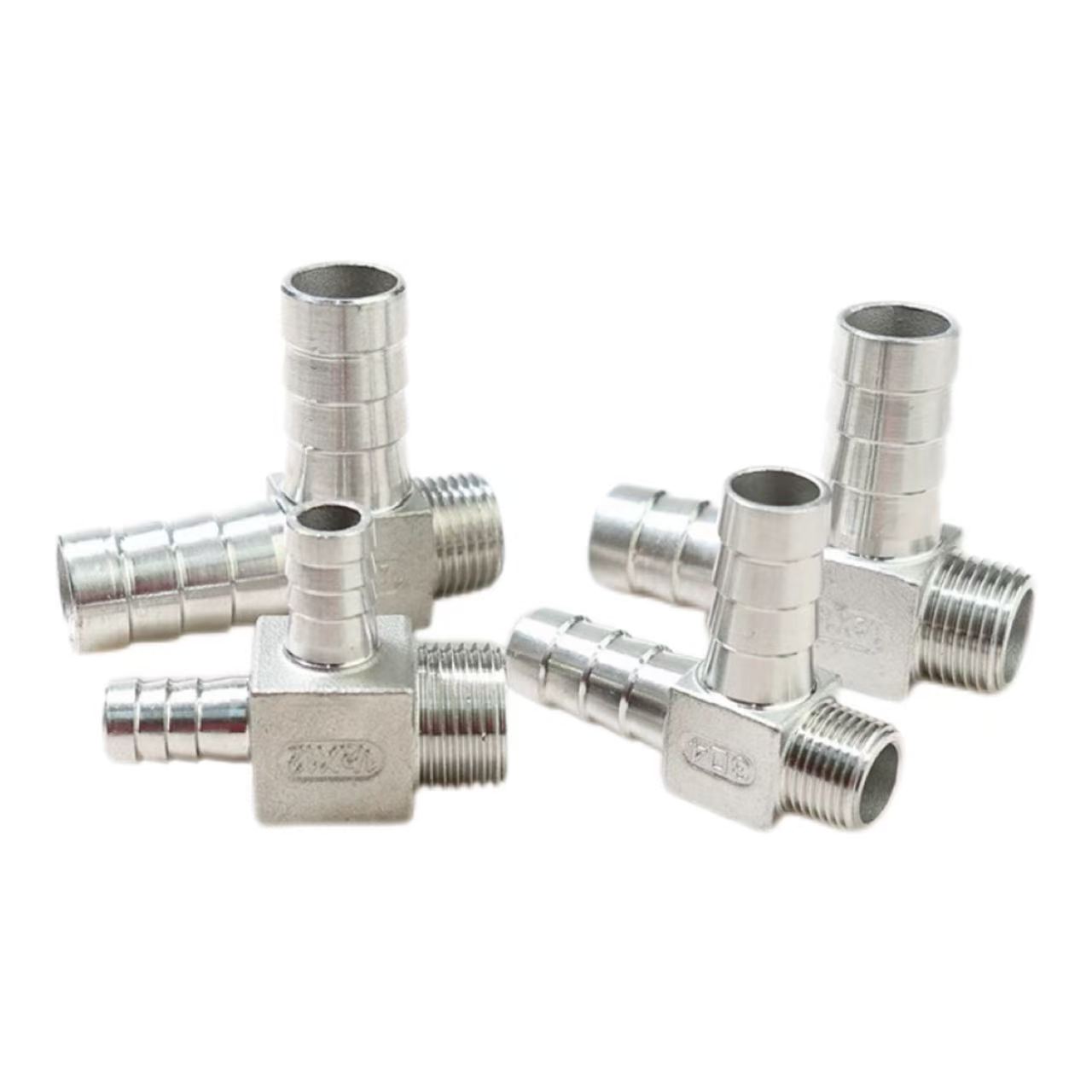

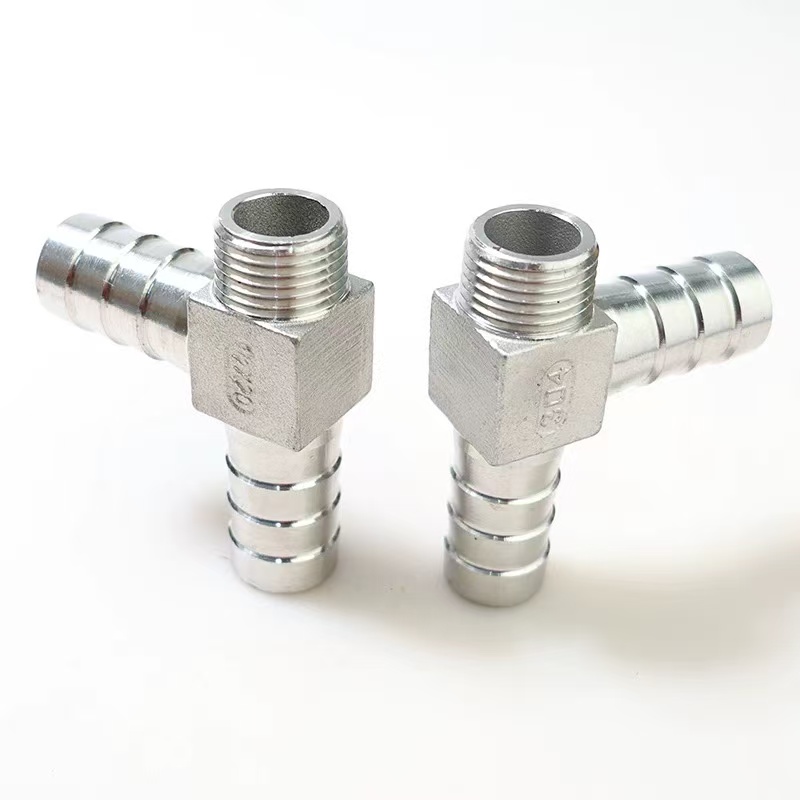

Conector de pagodă cu filet masculin de tip L: Un capăt are o structură de pagodă ghimpată pentru conectarea la un furtun flexibil, în timp ce celălalt capăt are filete externe (masculi), concepute pentru a crea o conexiune direcțională de 90 de grade între un furtun și un echipament cu un port filetat intern (femel).

Ambele tipuri au un design înclinat de 90 de grade cu specificații identice pentru capetele pagodei ghimpate. Sunt disponibile într-o varietate de materiale: oțel inoxidabil 304, oțel inoxidabil 316L sau alamă. Principala distincție constă în metoda de conectare: prima facilitează o conexiune directă furtun-furtun, în timp ce cea de-a doua facilitează o conexiune de tranziție între un furtun și un echipament, oferind astfel opțiuni de selecție flexibile pentru a se potrivi diferitelor scenarii de instalare.

Care este diferența dintre conectorul țevii de apă Pagoda de tip L și conectorul Pagodei cu filet masculin de tip L?

Diferența de bază: Conectorul pentru conducte de apă Shenchi L-Type Pagoda are o interfață dublă (ambele capete sunt capete de pagodă ghimpate, concepute pentru conectarea directă la furtunuri flexibile). Conectorul pentru pagodă cu filet masculin de tip L are un filet exterior la un capăt și o pagodă ghimpată pe celălalt, proiectat pentru conectarea unui furtun flexibil la o țeavă rigidă sau un corp de supapă cu filete interne. Shenchi’Conectorii de înaltă performanță pentru țevi de apă Pagoda de tip L sunt forjați din alamă sau oțel inoxidabil 304/316L; structura lor în unghi drept de 90 de grade este ideală pentru redirecționarea conductelor. Designul cu două barbe asigură o prindere strânsă și sigură—mai ales atunci când sunt asociate cu cleme de furtun—pentru a preveni desprinderea și scurgerea. Aceste fitinguri oferă o rezistență excelentă la presiune, coroziune și îmbătrânire. Varianta din oțel inoxidabil 316L este potrivită în mod special pentru medii foarte corozive, cum ar fi cele care implică apă de mare sau procesare chimică. Ușor de instalat, aceste fitinguri sunt ideale pentru conexiunile furtunurilor de joasă presiune în instalații sanitare, sisteme pneumatice și aplicații pentru fluide industriale, oferind stabilitate și durabilitate excepționale.

Specificațiile produsului

Instrucțiuni de instalare

Conectorul pentru țevi de apă marca Shenchi L-Type Pagoda, fabricat conform standardelor naționale, este ușor de instalat. Urmând pașii de mai jos asigură o conexiune fiabilă:

Pasul 1: Tăierea furtunului

Utilizați un tăietor de furtun specializat pentru a tăia capătul furtunului drept și plat, evitând tăieturile în unghi sau bavurile, pentru a asigura o potrivire perfectă împotriva ghimpilor pagodei. Pentru furtunurile împletite sau întărite, se recomandă utilizarea unei metode de tăiere la cald pentru a etanșa marginile și a preveni uzura.

Pasul 2: Pagoda End Connection

Introduceți furtunul vertical pe capătul pagodei până când suprafața furtunului intră în contact cu baza fitingului pagodă. Barburile pagodei au un design în trepte care creează mai multe inele de etanșare odată ce furtunul este introdus. Pentru aplicații de înaltă presiune, asigurați conexiunea folosind o clemă de furtun din oțel inoxidabil sau o clemă cu arc; clema ar trebui să fie poziționată între a doua și a treia garnitură de pagodă.

Pasul 3: Conexiune la capăt cu filet

Selectați metoda de etanșare adecvată pentru capătul filetat pe baza specificațiilor sale: Filetele G (filetele țevilor paralele) necesită o garnitură de cauciuc sau cupru pentru etanșare; Filetele NPT sau R (filetele țevilor conice) necesită înfășurarea a 3-5 spire de bandă de etanșare a filetului din PTFE înainte de strângere. Când strângeți, aplicați cheia pe corpul hexagonal al fitingului pentru a preveni transmiterea cuplului la punctul de conectare a furtunului.

Pasul 4: Testarea presiunii

După finalizarea instalării, efectuați un test de presiune statică la de 1,5 ori presiunea de lucru a sistemului. Dacă nu se observă scurgeri după menținerea acestei presiuni timp de 3 minute, ansamblul este gata de utilizare. Procedura de instalare pentru conectorul Pagoda cu filet masculin de tip L corespunzător din această serie este identică - diferă doar prin tipul de filet - permițând o selecție flexibilă în funcție de cerințele specifice de interfață.

Câmpuri de aplicare

1. Echipamente de tratare a apei

Conectorul pentru conducte de apă Pagoda de tip L este proiectat pentru conexiuni direcționale la 90 de grade între tuburile PE și PU în purificatoare de apă, dedurizatoare de apă și sisteme RO (osmoză inversă). Când este fabricat din oțel inoxidabil 316L, îndeplinește cerințele sanitare de calitate alimentară. Un conector Pagoda cu filet masculin de tip L complementar din aceeași serie este disponibil pentru aplicațiile în care interfața echipamentului are un filet intern (femă).

2. Sisteme de automatizare pneumatice

Folosit pentru trasarea tubulaturii pneumatice în compresoare de aer, colectoare de supape pneumatice și linii de asamblare automate. Structura sa în formă de L păstrează spațiul interior al echipamentului, în timp ce compatibilitatea cu clemele cu conectare rapidă facilitează asamblarea, dezasamblarea și întreținerea rapidă.

3. Articole sanitare și electrocasnice

Conectează furtunurile de alimentare cu apă pentru toalete inteligente, mașini de spălat vase, mașini de spălat și aparate similare. Când este construit din alamă, conectorul pentru conducte de apă Pagoda de tip L oferă o conductivitate termică excelentă, făcându-l potrivit pentru liniile de apă caldă. Conectorul Pagoda cu filet masculin de tip L este proiectat pentru a se adapta la o gamă mai largă de standarde de interfață găsite în echipamentele importate.

4. Sisteme industriale de răcire și lubrifiere

Se aplică în liniile de răcire a mașinilor-unelte și în sistemele de lubrifiere hidraulică. Construcția din oțel inoxidabil oferă o rezistență superioară la coroziune, permițând performanțe fiabile în medii solicitante care implică ceață de ulei, fluide de tăiere și condiții de operare complexe similare.
