Un ghid pentru fitingurile pentru țevi

În rețeaua vastă de conducte care furnizează apă, gaz și control lumii noastre moderne, atenția se îndreaptă adesea asupra conductelor în sine sau asupra supapelor care comandă debitul. Cu toate acestea, adevărații facilitatori ai sistemelor complexe, funcționale și de încredere sunt cei umilifitinguri pentru țevi. Aceste componente vitale sunt conectorii, directorii și adaptoarele care transformă lungimi drepte de țeavă în circuite utile. Înțelegerea tipurilor, funcțiilor și criteriilor de selecție ale acestora este fundamentală pentru orice proiect de succes de manipulare a fluidelor sau a gazelor.

Funcțiile de bază: mai mult decât simpla conectare

Fitingurile servesc mai multor scopuri critice dincolo de simpla conectare:

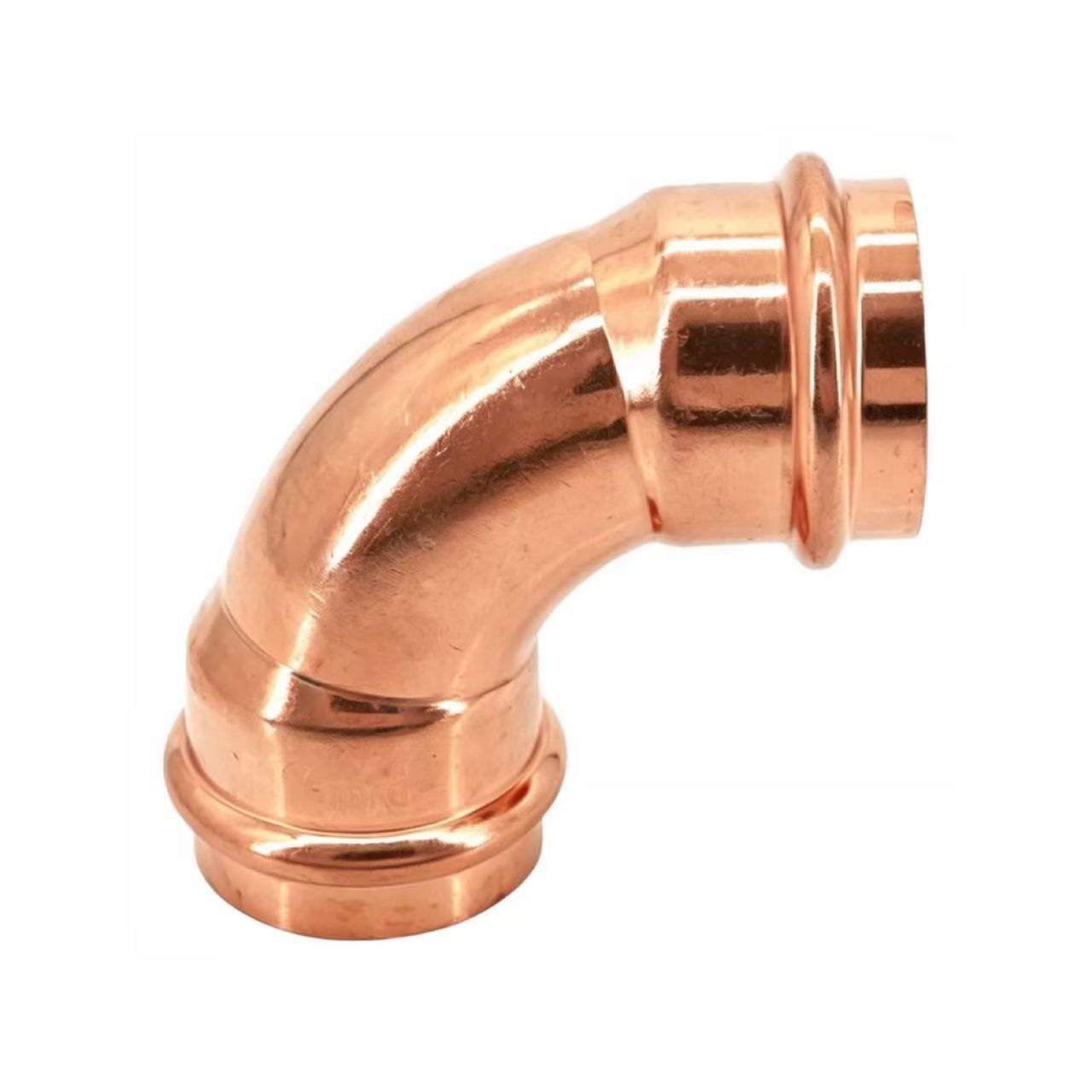

*   Schimbarea direcției: coturile (de obicei 45° sau 90°) redirecționează conductele în jurul obstacolelor sau de-a lungul contururilor structurale.

*   Diviziune sau combinație de flux: Tee-urile și încrucișările împart un singur flux în mai multe ramuri sau combină mai multe fluxuri într-una singură.

*   Adaptarea dimensiunilor: reductoarele și bucșele conectează fără sudură țevi de diferite diametre.

*   Extensie de linie: cuplajele unesc două conducte de aceeași dimensiune într-o tracțiune dreaptă.

*   Crearea portului: niplurile și șaile oferă puncte de acces pentru robinete, manometre sau linii auxiliare.

*   Terminare: capacele și dopurile etanșează capătul unei țevi, fie permanent, fie temporar.

Atribute cheie: material, conexiune și design

Alegerea montajului potrivit se bazează pe trei atribute principale:

1.  Material: fitingul trebuie să fie compatibil atât cu materialul conductei, cât și cu mediul (fluid/gaz) pe care îl va transporta.

   *   Cupru și alamă: excelent pentru apă potabilă, încălzire și unele aplicații cu gaz. Rezistă la coroziune și este ușor de instalat prin lipire sau prin presare.

   *   Oțel carbon și oțel inoxidabil: standardul pentru aplicații industriale, de înaltă presiune și de temperatură înaltă (abur, ulei, produse chimice). Oferă o rezistență superioară. Inoxidabilul oferă o rezistență sporită la coroziune.

   *   PVC, CPVC și PEX: predominant în conductele moderne de instalații sanitare, irigații și produse chimice de joasă presiune. Ușoare, rezistente la coroziune și adesea folosesc conexiuni de sudare cu solvent (PVC) sau presare/sertizare (PEX).

   *   Fontă maleabilă: cunoscută pentru rezistența sa în configurațiile filetate, folosită în mod obișnuit în conductele de gaz și hidraulice de mare rezistență.

2.  Metoda de conectare: aceasta definește modul în care fitingul se interacționează cu conducta.

   *   Filetat (înșurubat): metoda clasică, versatilă, care utilizează filete conice (NPT). Ideal pentru sisteme grele de întreținere, modificări pe teren și conexiuni robuste unde poate fi necesară dezasamblarea. Necesită etanșant pentru o îmbinare etanșă.

   *   Lipit/Brazat (sudură prin soclu): în primul rând pentru cupru și oțel. Creează o îmbinare permanentă, netedă și foarte fiabilă prin topirea unui metal de adaos în spațiul dintre mufa fitingului și țeavă. Esențial pentru instalații sanitare de înaltă integritate și linii de proces critice.

   *   Press-Fit: o metodă modernă care folosește instrumente specializate pentru a sertizat un fiting cu un inel O intern pe o țeavă. Oferă o conexiune rapidă, curată și foarte fiabilă, fără căldură sau fire. Obținerea rapidă a adoptării în instalațiile comerciale și sistemele hidronice.

   *   Push-to-Connect: cea mai simplă metodă de instalare pentru linii temporare sau accesibile (de exemplu, aer comprimat, instrumente). Un mecanism de colț și inel O permite conectarea și eliberarea fără scule.

   *   Sudarea cu solvent: utilizată pentru sistemele din plastic (PVC/CPVC). Un solvent chimic topește și topește țeava și se potrivește într-o singură piesă monolitică.

3.  Presiunea nominală și standarde:Fitinguri pentru țevisunt fabricate la clase de presiune specifice (de exemplu, Schedule 40, 80, Class 150, 300) și trebuie să îndeplinească standardele din industrie (ASTM, ASME, EN). Selectarea unui fiting cu o valoare nominală de presiune egală cu sau care depășește presiunea maximă de funcționare a sistemului nu este negociabilă pentru siguranță.

Ghid de selecție: Potrivirea adaptării la sarcină

Un proces de selecție logic asigură integritatea sistemului:

1.  Definiți serviciul: ce fluid sau gaz? La ce temperatură și presiune? Este coroziv? (de exemplu, apă caldă potabilă, 80°C, 6 bar).

2.  Alegeți materialul țevii: pe baza condițiilor de service și a bugetului (de exemplu, cupru).

3.  Selectați metoda de conectare: echilibrați performanța, abilitățile de instalare și nevoile viitoare de acces (de exemplu, ajustare prin apăsare pentru viteză și fiabilitate).

4.  Specificați tipul și dimensiunea fitingului: determinați funcția necesară (de exemplu, cot de 90°, 22 mm x 22 mm).

5.  Verificați compatibilitatea: asigurați-vă că materialul de racordare, metoda de etanșare și presiunea nominală sunt pe deplin compatibile cu țeava aleasă și parametrii sistemului.

Concluzie: Fundamentul integrității sistemului

Fitingurile pentru țevi sunt semnele de punctuație critice în limbajul sistemelor de țevi. Selectarea și instalarea corectă a acestora formează fundamentul longevității, siguranței și eficienței unui sistem. Deși pot funcționa fără vedere, specificarea fitingurilor adecvate de înaltă calitate este una dintre deciziile cele mai de impact pe care le poate lua un inginer, antreprenor sau instalator. În dansul complex al dinamicii fluidelor, aceste componente sunt partenerii tăcuți și statornici care asigură că totul curge așa cum este proiectat.
