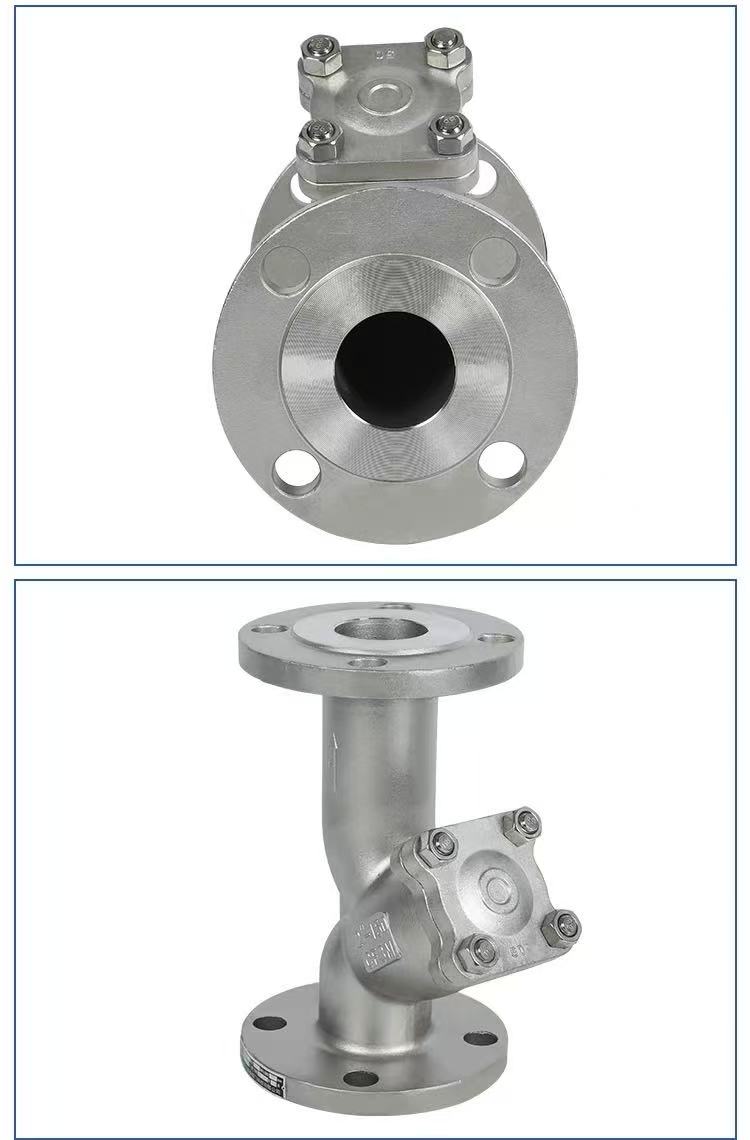

Filtru de tip Y cu flanșă standard american

Principiul de lucru

Filtrul de tip Y cu flanșă standard americană integrat al fabricii Shenchi funcționează pe principiul interceptării ecranului filtrului. Mediul intră în carcasă de la capătul de intrare și curge prin sita de filtru în interiorul structurii în formă de Y. Impuritățile solide sunt blocate în interiorul sităi filtrului, în timp ce mediul curat trece și iese din capătul de evacuare. Suprafața totală a ecranului filtrului este de 3-4 ori mai mare decât aria secțiunii transversale a țevii, rezultând o rezistență scăzută și o curgere rapidă. Pentru scurgere, deșurubați dopul inferior sau îndepărtați capacul flanșei, scoateți sita filtrului, curățați-l și apoi reinstalați-l. Corpul principal este realizat din materiale WCB, SUS304 (CF8) sau SUS316L (CF3M), folosind un proces de turnare integrat, rezultând o carcasă fără sudură și o rezistență fiabilă la presiune. Produsele Shenchi sunt potrivite pentru filtrarea impurităților în conductele utilizate în industriile petroliere, chimice și de tratare a apei.

Parametrii produsului

Nume produs: Filtru de tip Y cu flanșă standard american	Specificații: (1/8"-4") DN6-DN100Specificații: (1/8"-4") DN6-DN100
Presiune nominală: PN16	Material caroserie: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarde: ANSI, BS, DIN, ISO, JIS	Temperatura aplicabilă: -20℃ ~ +150℃ (normal), până la +350℃ (tip de temperatură înaltă), până la -196℃ (tip de temperatură scăzută)
Material metalic intern: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura medie: temperatura ridicata, temperatura scazuta, temperatura medie, temperatura normala
Mod de operare: Manual	Garnituri: EPDM, PPL
Metodă de conectare: Conectare cu flanșă	Aplicații: apă, aer, gaz, ulei, lichide etc.
Origine: China	Eșantion: mostre disponibile

Puncte cheie pentru instalare

Confirmarea direcției, alinierea și strângerea flanșei și susținerea și protecția conductei.

Când instalați filtrele de tip Y cu flanșă standard american Shenchi, acordați atenție la trei puncte cheie: În primul rând, confirmați direcția fluxului. Săgeata de pe corpul supapei trebuie să fie aliniată cu direcția de curgere medie, iar ecranul filtrului trebuie instalat cu fața în jos pentru a facilita depunerea impurităților. În al doilea rând, asigurați-vă alinierea și strângerea flanșei. Fețele flanșelor trebuie să fie paralele și concentrice, garnitura centrată și șuruburile strânse în diagonală în etape pentru a evita deformarea carcasei. În al treilea rând, asigurați suport pentru conducte și protecție pre-filtru. Filtrul nu trebuie să suporte greutatea conductei; conducta trebuie purjată înainte de instalare pentru a îndepărta particulele mari. Shenchi oferă instrucțiuni detaliate de instalare, acceptă personalizarea ODM/OEM, iar dimensiunea rețelei filtrului poate fi ajustată după cum este necesar pentru a asigura funcționarea stabilă pe termen lung a filtrului.

Substanțe filtrate eficient

Filtrele de tip Y cu flanșă standard ASME Shenchi filtrează în principal materia solidă în suspensie în mediile de conducte. Aceasta include: zgură de sudură, pilitură de fier și reziduuri de rugină de la sudarea conductelor; nisip, pământ, fibre de cânepă și reziduuri de etanșare rămase din construcție; particule în suspensie, cristale și sedimente transportate de mediul în sine; solzi de rugină și fragmente de sol din peretele interior îmbătrânit și decojit al conductei; și așchii de metal și alte impurități din uleiul lubrifiant. Precizia de filtrare este selectabilă de la 50 la 300 de ochiuri, în funcție de curățenia necesară a mediului. Fabricate în China, filtrele de tip Y cu flanșă standard ASME sunt fabricate din materiale WCB, SUS304 și SUS316L, oferind rezistență la coroziune și adaptabilitate la diferite medii.

Substanțe nepotrivite pentru filtrare

Filtrele de tip Y cu flanșă Shenchi ASME B nu sunt potrivite pentru filtrarea următoarelor substanțe: substanțe chimice dizolvate în mediu (cum ar fi săruri în saramură, acizi și alcalii în soluții); emulsii ulei-apă; paste vâscoase sau coloizi; impurități moi fibroase (care pot pătrunde sau înfășura în jurul ecranului filtrant); și contaminanți gazoși din mediile gazoase. Pentru aceste medii trebuie selectate alte tipuri de filtre. Când vinde filtre de tip Y cu flanșă ASME B, Shenchi va confirma cu clientul caracteristicile suportului pentru a evita selecția incorectă. Filtrele de tip Y cu flanșă ASME B cu liste de prețuri includ instrucțiuni detaliate de selecție.
