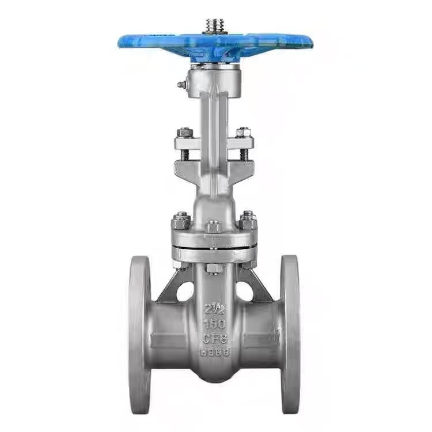

Supapă cu șartă cu flanșă cu tijă în creștere standard american

Principiul de funcționare al supapei cu șarță cu flanșă cu tijă în creștere ASME

Când operatorul rotește roata de mână, aceasta antrenează tija supapei să se rotească. Filetul trapezoidal de la capătul superior al tijei supapei se cuplează cu piulița tijei supapei, transformând mișcarea de rotație în mișcare liniară axială. Deoarece tija supapei și poarta sunt conectate, tija supapei va conduce poarta să se ridice sau să coboare împreună.

Pentru a deschide supapa, rotiți roata de mână în sens invers acelor de ceasornic. Tija supapei antrenează poarta să se miște în sus într-o mișcare liniară, determinând decuplarea poartei de scaunul supapei. Când poarta este ridicată la o înălțime egală cu dublul diametrului nominal al supapei, trecerea fluidului este complet neobstrucționată, iar supapa este în poziția complet deschisă. În timpul funcționării, roata de mână este în mod obișnuit rotită în poziția în care nu mai poate fi rotită, apoi este întoarsă înapoi o jumătate de tură până la o tură pentru a obține poziția complet deschisă, împiedicând blocarea tijei supapei din cauza schimbărilor de temperatură.

Pentru a închide supapa, rotiți roata de mână în sensul acelor de ceasornic. Tija supapei antrenează poarta să se miște în jos într-o mișcare liniară, determinând ca poarta să se apese pe scaunul supapei. Cuplul aplicat de roată de mână generează o forță de etanșare forțată, iar presiunea mediului din conductă apasă și poarta împotriva celuilalt scaun al supapei, formând un efect de autoetanșare. Această acțiune dublă asigură zero scurgeri atunci când este închis.

Caracteristica de bază a unei supape cu tijă în creștere este că tija supapei se ridică și coboară sincron cu poarta. Operatorii pot determina vizual starea deschisă/închisă a supapei observând lungimea tijei supapei care se extinde dincolo de capacul supapei - cu cât tija se extinde mai mult, cu atât supapa este mai largă deschisă; când tija este complet retrasă, supapa este închisă.

Este deosebit de important de remarcat faptul că supapele de tip ASME (American Standard) cu flanșă cu tijă crescătoare pot fi utilizate numai în poziții complet deschise sau complet închise și nu pot fi utilizate ca supape de control. Dacă este lăsat într-o poziție parțial deschisă pentru o perioadă îndelungată, fluidul care curge de mare viteză va eroda suprafețele de etanșare, provocând uzură pe poartă și scaun, ducând în cele din urmă la scurgeri de supapă. În plus, mediul poate curge din ambele părți ale supapei de deschidere în orice direcție, eliminând necesitatea de a lua în considerare direcția fluxului în timpul instalării și facilitând amenajarea locului.

Parametrii produsului

Rezistență la temperatură ridicată și presiune ridicată

Supapele cu șarță cu flanșă cu tijă în creștere standard Shenchi ASME se laudă cu două avantaje de bază de performanță: rezistență la temperaturi ridicate și rezistență la presiune ridicată. Materialul WCB poate rezista la temperaturi de până la 425℃, în timp ce oțelul inoxidabil este potrivit pentru o gamă mai largă de temperatură. Clasa de presiune 150, presiunea de funcționare atinge 1,9 MPa la temperatura camerei, depășind standardul PN16. Garniturile sunt disponibile în PPL rezistent la temperaturi înalte sau EPDM rezistent la apă. Fabricat în China, Shenchi implementează un control cuprinzător al calității de la materii prime la produsele finite, asigurând o funcționare stabilă pe termen lung în condiții de temperatură ridicată și presiune înaltă.

Performanță fiabilă la presiune înaltă care depășește standardele Clasa 150

Supapa cu poartă cu flanșă cu tijă în creștere standard ASME B16.10 de la Shenchi se mândrește cu rezistență fiabilă la presiune înaltă. Conexiunea cu flanșă este conformă cu standardele ASME B16.10, cu șuruburi strânse uniform și distribuție uniformă a presiunii pe garnituri. Clasa 150 oferă o presiune de lucru de 1,9 MPa la temperatura camerei, cu o marjă mare de presiune măsurată. Grosimea peretelui corpului supapei este proiectată conform standardelor ASME, depășind standardele naționale pentru o siguranță sporită. Shenchi oferă robinete cu poartă cu flanșă cu tijă în creștere standard ASME la preț redus; Achizițiile în vrac se califică pentru reduceri și asigură o funcționare stabilă pe termen lung în condiții de înaltă presiune.

Achiziții directe din fabrică și suport pentru personalizarea OEM

Shenchi, în calitate de furnizor de supape de tip ASME (Standard american) cu flanșă, oferă servicii de fabricare a mostrelor. Oferim robinete ASME cu flanșă cu tijă ascendentă la prețuri de fabrică transparente, eliminând adaosurile intermediare. Suportăm personalizarea ODM și OEM; materialele, diametrele, standardele de flanșă și metodele de operare pot fi ajustate la nevoile dumneavoastră. Supapele noastre ASME cu flanșă cu tijă ascendentă sunt ușor de întreținut, cu o structură simplă și costuri reduse de întreținere. Fabricate în China, supapele cu șarță cu flanșă cu tijă crescătoare Shenchi ASME sunt de încredere în calitate și au termene de livrare stabile. Clienții globali sunt bineveniți să contacteze Shenchi pentru parametrii tehnici detaliați și cele mai recente cotații preferențiale.
