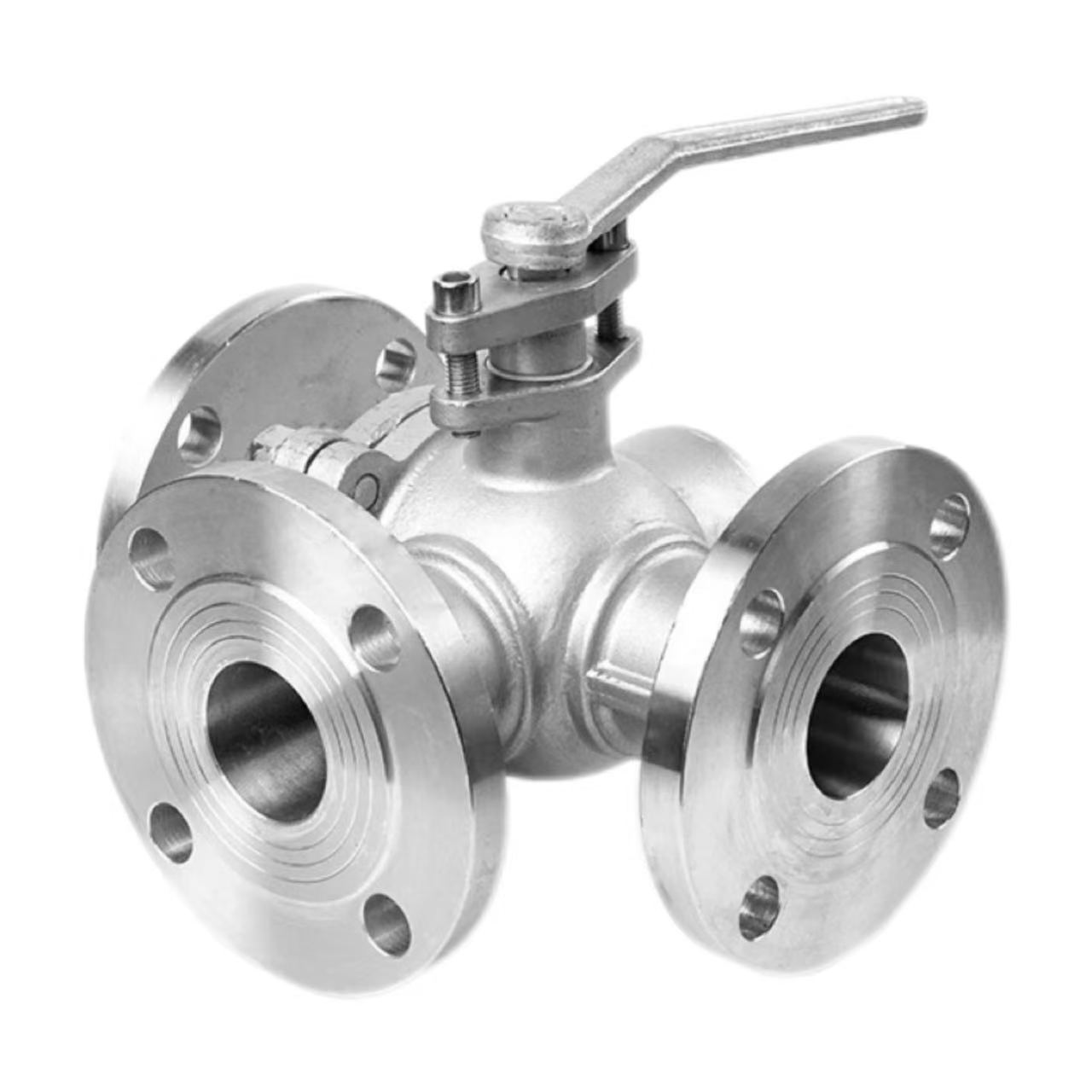

Supapă cu bilă cu flanșă cu trei căi

Principiul de lucru

Principiul de funcționare al supapei cu bilă cu flanșă cu trei căi rezistentă la coroziune a fabricii Shenchi se bazează pe canalele în formă de L sau în formă de T tăiate în bilă. Bila este plasată în centrul corpului supapei și rotită de un mâner. Când bila se rotește, canalele se aliniază sau sunt decalate față de diferitele porturi ale supapei, realizând comutarea, îmbinarea sau divizarea direcției fluxului mediu.

bila in forma de L:

 Rotirea la 90° permite mediului să treacă de la intrare la orice ieșire, potrivit pentru inversarea scenariilor cu o intrare și două ieșiri sau două intrări și o ieșire, cum ar fi alimentarea alternativă cu lichid la două reactoare.

Minge în formă de T:

Rotirea la 180° permite conectarea simultană a tuturor celor trei porturi sau a oricăror două porturi interconectate, potrivite pentru amestecarea a două medii și apoi pentru ieșire (combinare) sau împărțirea unui mediu în două ieșiri (divizare), cum ar fi în sistemele de aer condiționat de amestecare a apei calde și rece.

Parametrii produsului:

Nume produs: Supapă cu bilă cu flanșă cu trei căi	Specificații: (1/8"-4") DN6-DN100
Presiune nominală: PN16	Material caroserie: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarde: ANSI, BS, DIN, ISO, JIS	Temperatura aplicabilă: -20℃ ~ +150℃ (standard), până la +350℃ (temperatura ridicată), până la -196℃ (temperatura scăzută)
Material metalic intern: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura medie: temperatura ridicata, temperatura scazuta, temperatura medie, temperatura normala
Mod de operare: Manual	Garnituri: EPDM, PPL
Metoda de conectare: Conexiune cu flanșă	Aplicații: apă, aer, gaz, ulei, lichide etc.
Origine: China	Eșantion: mostre disponibile

Avantajele conexiunii cu flanșă:

Vanele cu bilă cu flanșă cu 3 căi Shenchi utilizează conexiuni cu flanșă. În comparație cu racordurile filetate, racordurile cu flanșă oferă o rezistență mai mare la presiune; ratingul PN16 poate rezista stabil la presiunea de 1,6 MPa. Dezasamblarea este convenabilă, facilitând inspecția și întreținerea regulată a conductelor. Se asigură etanșarea fiabilă; garnitura și șuruburile flanșei lucrează împreună pentru a elimina riscul de scurgere. Potrivit pentru conducte cu diametru mare; pentru diametre peste DN50, unde conexiunile filetate sunt dificile, flanșele sunt alegerea standard. Shenchi, un producător chinez de supape cu bilă cu flanșă cu 3 căi, oferă flanșe conforme cu standardele ANSI, BS, DIN și JIS, satisfacând nevoile clienților globali.

Punctul cheie de instalare 1: Alinierea flanșei

Alinierea flanșei La instalarea supapei cu bilă cu flanșă cu trei căi Shenchi, fețele flanșei trebuie aliniate. Cele două flanșe trebuie să fie paralele și concentrice, cu abaterea să nu depășească domeniul admisibil al garniturii flanșei. Forțarea alinierii șuruburilor va cauza deformarea corpului supapei, afectând rotația bilelor și performanța de etanșare. După aliniere, garnitura trebuie plasată în centru și nu trebuie să fie decalată. O supapă cu bilă cu flanșă cu trei căi la preț redus nu echivalează cu o calitate scăzută; Produsele Shenchi oferă o precizie ridicată și o instalare mai ușoară. Supapele cu bilă cu flanșă cu trei căi rezistente la coroziune au finisaje ale suprafeței flanșei care îndeplinesc standardele, asigurând o etanșare mai fiabilă.

Punctul de instalare doi: Strângerea șuruburilor

Șuruburile flanșei trebuie strânse în diagonală în etape. Aplicați cuplul treptat în 2-3 etape, urmând o secvență diagonală de 180°. Nu strângeți o parte dintr-o dată, altfel presiunea neuniformă asupra garniturii va crea canale de scurgere. Cuplul șuruburilor trebuie să respecte valorile standard; strângerea excesivă va deteriora flanșa sau șuruburile, în timp ce strângerea insuficientă va duce la o etanșare insuficientă. Fabrica de supape cu bilă cu flanșă cu 3 căi Shenchi oferă un tabel de cuplu recomandat pentru instalatori. Aceste puncte de instalare sunt esențiale pentru a asigura funcționarea pe termen lung a supapei fără scurgeri; vă rugăm să respectați cu strictețe specificațiile.

Punctul de instalare 3: Suportul conductei și curățarea

Înainte de instalare, interiorul conductei trebuie curățat pentru a îndepărta zgura de sudură, pilitura de fier, nisipul și alte impurități. Obiectele străine care intră în cavitatea supapei pot zgâria bila sau garniturile, ducând la scurgeri. Conducta trebuie să fie susținută independent; supapa nu trebuie să suporte greutatea conductei. Supapele cu bilă cu flanșă în T de diametru mare sunt grele; Taderea conductei poate trage flanșa decentrată, dăunând etanșării. Supapele cu bilă cu flanșă în T rezistente la coroziune sunt fabricate din materiale WCB, SUS304 sau SUS316L, cu un miez de supapă din cupru sau oțel inoxidabil. După finalizarea punctelor de instalare, mânerul trebuie să se rotească liber fără blocare; supapa este apoi gata de utilizare.
