Fiting ghimpat pereți

Shenchi introduce fitinguri ghimpate de înaltă calitate, concepute special pentru direcționarea furtunurilor prin panourile echipamentelor, oferind în același timp etanșare fiabilă. Fabricate din alamă, oțel inoxidabil SUS304 și SUS316L, aceste fitinguri oferă o rezistență puternică la coroziune și sunt potrivite pentru o gamă largă de condiții de lucru.

Structura produsului

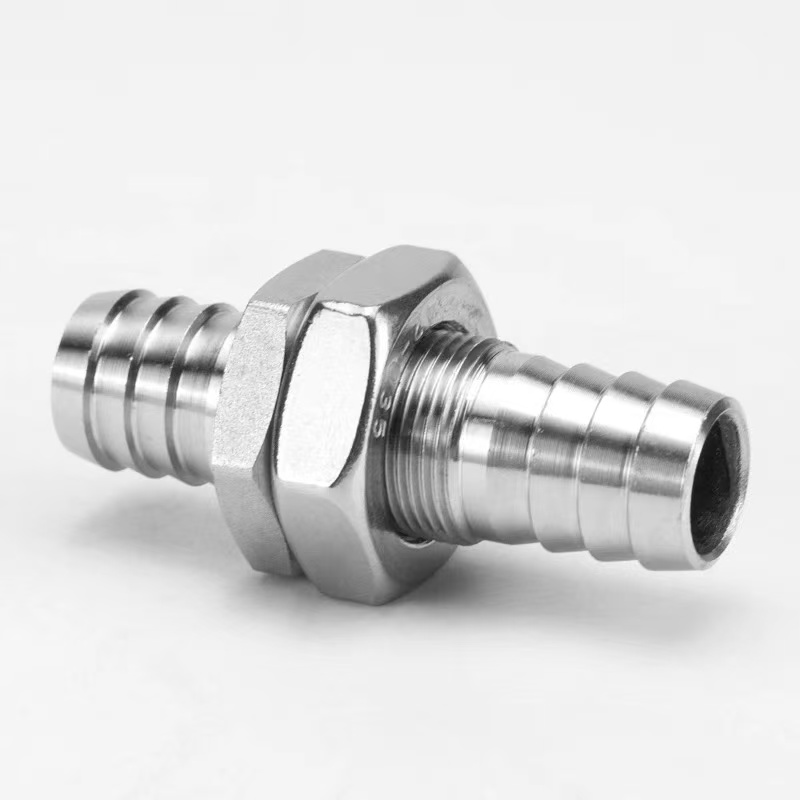

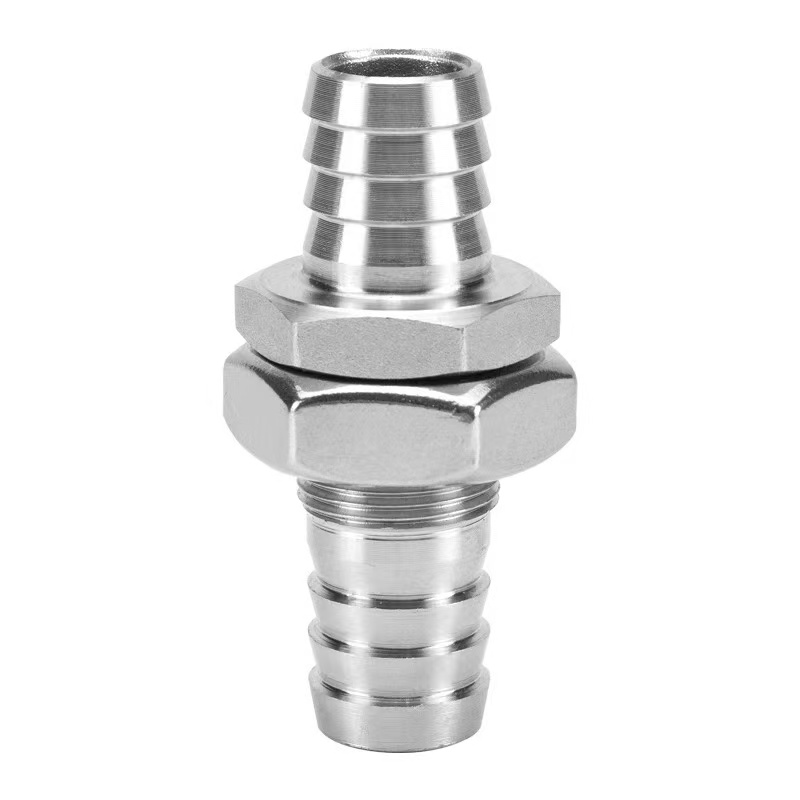

Structura fitingului ghimpat pentru pereți etanși include filete pentru etanșare, o piuliță de blocare și conexiuni pentru furtun ghimpat. În timpul instalării, este necesară doar o gaură pentru panou; strângerea piuliței completează procesul de fixare și etanșare.

Capătul ghimpat are un design cu canelură anti-alunecare, asigurând o conexiune sigură atunci când este utilizat cu o clemă de furtun. Aceste fitinguri sunt utilizate pe scară largă în dulapuri de control, echipamente de tratare a apei, instrumente medicale și alte domenii conexe.

Specificațiile produsului

Avantaje structurale

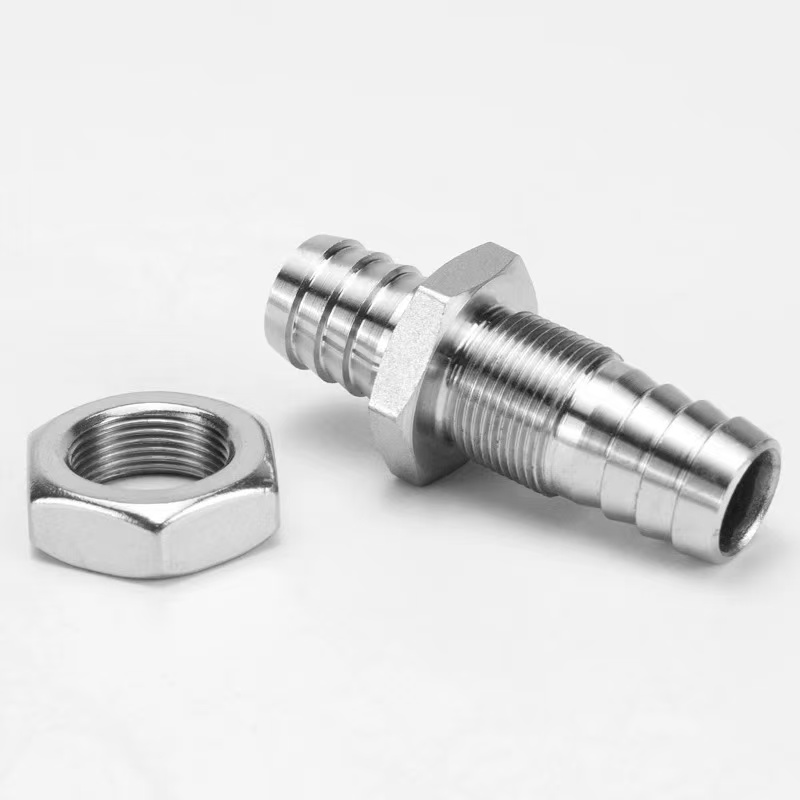

Bulkhead Barbed Fitting este un fiting pentru țevi special conceput pentru direcționarea furtunurilor prin panouri de echipamente, incinte sau pereți etanși, oferind în același timp etanșare fixă. Structura sa principală include o secțiune filetată, o piuliță de blocare, o garnitură de etanșare și o conexiune pentru furtun ghimpat. În timpul instalării, trebuie făcută doar o gaură cu diametrul corespunzător pe panou. Secțiunea de filet a fitingului este trecută prin orificiu, iar piulița este strânsă din partea opusă pentru a finaliza procesul de fixare și etanșare.

1. Structura de fixare a pereților etanși:Lungimea secțiunii filetului este adaptată grosimilor comune ale panourilor. Odată strânsă piulița de blocare, aceasta formează o fixare rigidă cu panoul, asigurându-se că fitingul rămâne sigur chiar și în cazul forțelor externe de tragere.

2. Conexiune furtun ghimpat:Una sau ambele părți ale panoului prezintă dinți conici ghimpați pentru introducerea furtunului și formarea unei conexiuni etanșe cu o clemă de furtun. Capătul ghimpat adoptă un design dublu cu canelura anti-alunecare, oferind o rezistență semnificativ mai mare la extragere decât fitingurile obișnuite.

3. Sistem de etanșare:Pe ambele părți ale panoului sunt prevăzute garnituri de cauciuc sau inele O. Când piulița este strânsă, garnitura de etanșare este comprimată, realizând o etanșare etanșă la apă și praf la deschiderea panoului, cu un grad de protecție de până la IP65 sau mai mare.

Metoda de instalare

Fitingurile ghimpate durabile Shenchi sunt ușor de instalat. O conexiune sigură și etanșă poate fi realizată în doar șase pași:

Pasul 1: Pregătirea găurii pentru panou

Faceți o gaură rotundă corespunzătoare pe panou pe baza diametrului exterior al secțiunii filetului. Asigurați-vă că marginea găurii este netedă și fără bavuri pentru a evita deteriorarea garniturii de etanșare.

Pasul 2: Instalați garnitura de etanșare

Glisați garnitura de etanșare EPDM inclusă pe secțiunea filetului, apăsând-o pe baza fitingului. Dacă este necesară etanșarea pe ambele părți ale panoului, așezați câte o garnitură pe fiecare parte.

Pasul 3: Introduceți prin panou

Introduceți secțiunea filetului în orificiul de pe o parte a panoului, asigurându-vă că baza de fixare vine în contact cu panoul cu garnitura de etanșare între ele.

Pasul 4: Strângeți piulița de blocare

Înșurubați piulița de blocare pe secțiunea filetului din partea opusă a panoului și strângeți-o treptat cu o cheie. Cuplu recomandat: 5–8 N·m pentru materiale de alamă și 8–12 N·m pentru oțel inoxidabil. Păstrați corpul fitingului staționar în timpul strângerii.

Pasul 5: Conectați furtunul

Selectați o specificație în care diametrul exterior al barbei este cu 0,5–1 mm mai mare decât diametrul interior al furtunului. Introduceți furtunul vertical pe capătul ghimpat până ajunge la bază. Pentru aplicații de înaltă presiune, utilizați o clemă de furtun din oțel inoxidabil și fixați-o între al doilea și al treilea barb.

Pasul 6: Testul de integritate a sigiliului

Efectuați un test de presiune statică la de 1,5 ori presiunea de lucru. Dacă nu există scurgeri timp de trei minute, instalarea este calificată.
